Возможности RTMX
RTMX — бесплатная программа для Windows, которая автоматизирует расчет электрических нагрузок промышленных предприятий по методике РТМ 36.18.32.4-92*. Ниже — что она умеет.
Основные возможности
- •
Расчеты строго следуют методике РТМ 36.18.32.4-92* (Указания по расчету электрических нагрузок). Программа берет на себя всю рутину по проверке условий применимости формул, исключая человеческий фактор.
- •
Внутри одного проекта вы можете создавать десятки отдельных расчетов (вкладок) и связывать их между собой. При изменении данных в одном «первичном» расчете, все зависимые расчеты (например, на ГРЩ или ТП) будут пересчитаны мгновенно и автоматически.
- •
Программа поддерживает пакетную вставку данных из буфера обмена. Вы можете скопировать таблицу с нагрузками из Excel, и программа сама распознает столбцы (наименование, мощность, коэффициенты), создаст нужное количество строк и заполнит их.
- •
Программа содержит справочные данные по наиболее распространенным типам нагрузок (коэффициенты мощности, число часов работы в год и т.д).
- •
Проект с несколькими секциями шин. Результаты расчета видны в боковой панели и в таблице по форме Ф636-92. Расчеты можно переносить между файлами: программа импортирует расчеты из другого файла .rtmx, сопоставляет вкладки и сравнивает даты изменений.
- •
Потери в трансформаторах. Программа рассчитывает потери по паспортным данным трансформатора (потери холостого хода и короткого замыкания, напряжение короткого замыкания, ток холостого хода), учитывает коэффициент загрузки и несколько трансформаторов в секции. Нагрузка на стороне высокого напряжения определяется как нагрузка низкой стороны плюс потери, и в таком виде передается в связанный расчет (РП, ГПП).
- •
Аварийный режим. Аварийная нагрузка показывается по каждому узлу и учитывает трансформаторы: допустимая аварийная перегрузка трансформатора задается в программе (по умолчанию 1,4). Данные аварийного режима в ведомость Ф636-92 и в экспорт не входят.
- •
Статус «Пожарный». Электроприемники систем противопожарной защиты можно отметить особым статусом, и они выделяются отдельным блоком «для выбора сети».
- •
Дерево распределительной сети с трансформаторами, установленной и расчетной мощностью, расчетным током, cos φ и аварийной нагрузкой по каждому узлу. Схему можно сохранить в формате SVG.
- •
Годовое потребление электроэнергии (по числу часов работы в год) и режимы «лето/зима» — опционально, для тех, кому это нужно в проекте.
- •
Защита от одновременного редактирования: если файл проекта уже открыт на другом компьютере, RTMX не даст изменить его второй раз и потерять правки.
- •
Интегрированный инструмент для расчета и выбора конденсаторных установок позволяет прямо в окне расчета определить необходимую мощность КУ: задайте текущий и целевой cos φ, и программа подберет стандартную установку из каталога ТОО «УККЗ». Выбранную установку можно одним кликом добавить в общий расчет нагрузок.
- •

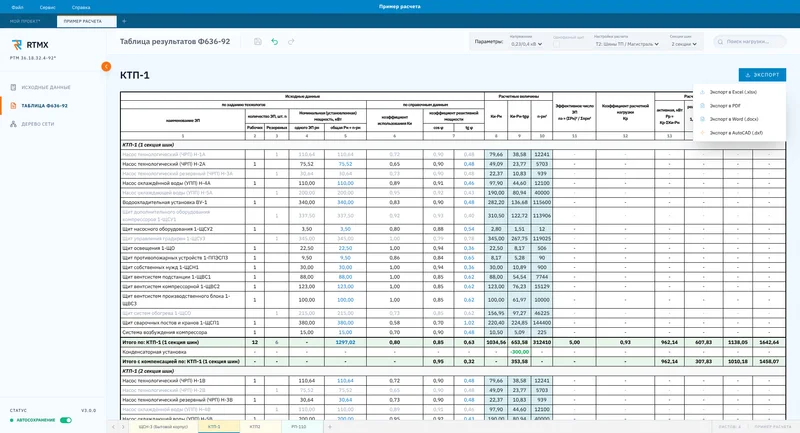

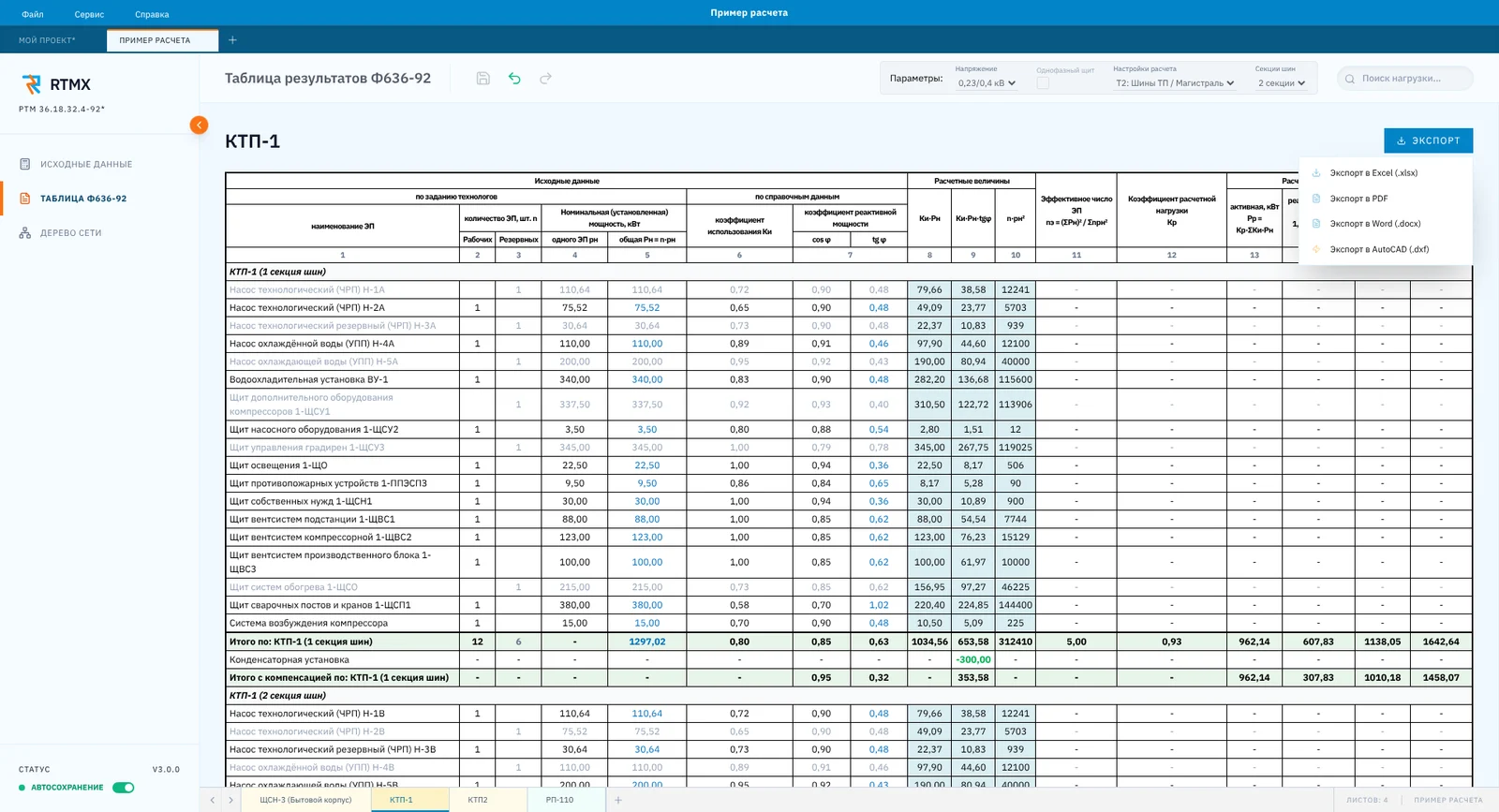

По результатам работы RTMX формирует готовые отчеты (ведомость по форме Ф636-92), которые можно экспортировать в Excel (.xlsx, в том числе весь проект целиком), PDF и Word (.docx) для дальнейшего использования в работе. Ведомость Ф636-92 также можно выгрузить в DXF для открытия в AutoCAD.
- •
Работа в программе организована по принципу современных браузеров: верхние вкладки позволяют одновременно работать с несколькими файлами проектов, нижние — быстро переходить между узлами расчета внутри одного проекта.
- •
Встроенное руководство и пример расчета: подробное руководство пользователя со скриншотами и поиском открывается из меню «Справка» (F1), а готовый учебный проект можно открыть одним пунктом меню. Руководство также доступно в PDF на странице «Скачать».
- •
Живой предпросмотр: результаты расчета видны сразу же при вводе любого числа, без необходимости нажатия кнопок «Рассчитать».
О методике РТМ 36.18.32.4-92*
РТМ 36.18.32.4-92* «Указания по расчету электрических нагрузок» — методика, по которой проектировщики определяют расчетные нагрузки промышленных предприятий. RTMX выполняет расчет автоматически и проверяет условия применимости формул.
Как выглядит программа

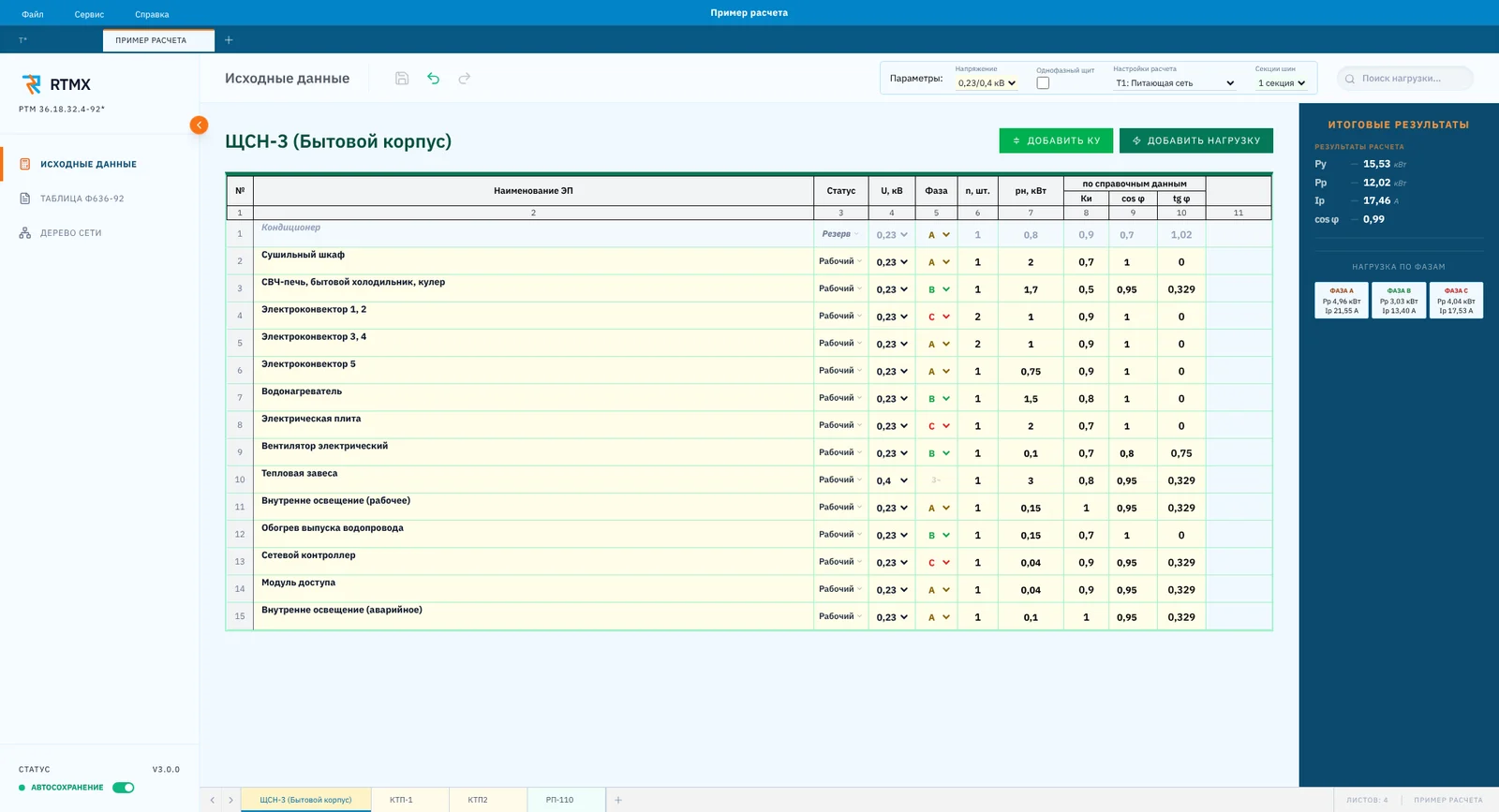

Снимки сделаны на учебном примере, который открывается из меню «Справка». Нажмите на снимок, чтобы увеличить его.
Что учитывает расчет
- •
Классы напряжения: 0,23/0,4 кВ, 0,66 кВ, 6, 10 и 35 кВ.
- •
Сети до 1 кВ: расчет по таблицам РТМ 36.18.32.4-92* отдельно для питающей сети (распределительные щиты, пункты, сборки) и для шин ТП и магистральных шинопроводов; коэффициенты определяются по эффективному числу электроприемников и коэффициенту использования с интерполяцией.
- •
Сети 6–35 кВ: расчет по числу электроприемников и коэффициенту использования, без определения эффективного числа.
- •
Проверка по п. 3.2.10 РТМ 36.18.32.4-92*: расчетная нагрузка не принимается меньше мощности наибольшего электроприемника.
- •
Однофазные нагрузки 0,23 кВ: распределение по фазам A, B, C, приведение к трехфазной нагрузке при неравномерности более 15% и расчет мощности и тока по каждой фазе.
- •
Резервные электроприемники и компенсация реактивной мощности конденсаторными установками.
- •
Потери в трансформаторах по точным формулам (холостой ход и короткое замыкание) с передачей нагрузки в следующий расчет вместе с потерями.
Преимущества
- •
Программа RTMX разработана инженером для инженеров, поэтому она учитывает реальные потребности проектировщика и специфику работы.
- •
Программа полностью бесплатна и разрешена для коммерческого использования (лицензионное соглашение).
- •
В отличие от громоздкого софта прошлых поколений, RTMX обладает лаконичным и понятным дизайном. Вам не нужно проходить обучение или читать многостраничные инструкции — начать работать можно сразу после запуска (программа рассчитана на специалистов, знакомых с основами выполнения расчетов электрических нагрузок).
- •
RTMX поставляется в том числе в виде Portable-версии, которая работает без установки и не требует прав администратора.
- •
Программа работает локально: проекты хранятся только на вашем компьютере и никуда не передаются (политика конфиденциальности).
Как начать работу
- Скачайте RTMX — установочную или Portable-версию. Регистрация не нужна.
- Создайте проект и добавьте расчеты: введите нагрузки вручную или вставьте таблицу из Excel.
- Получите результат сразу при вводе данных, при необходимости подберите конденсаторную установку и экспортируйте ведомость в Excel, PDF или Word (или в DXF для AutoCAD).
